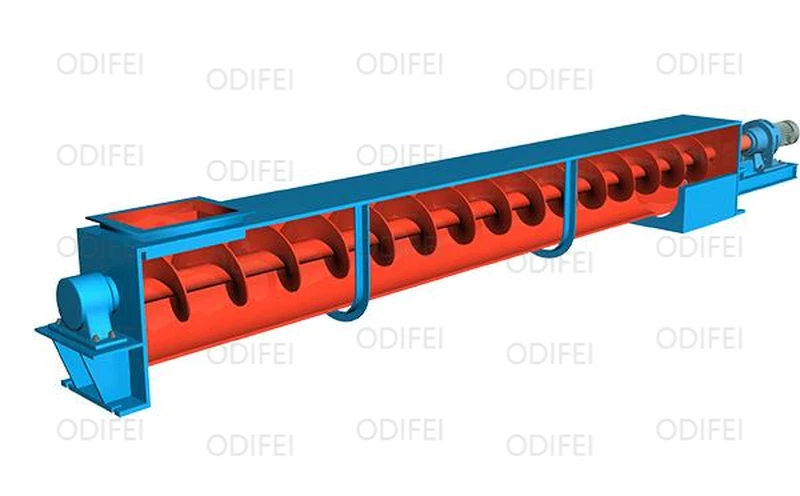

Prinsip kerja
Penghantar lingkaran ialah peralatan penghantar serbuk dan zarah yang terkenal dengan struktur ringkas dan prestasi pengedap yang baik. Ia digunakan secara meluas dalam-pengangkutan jarak dekat dan penyusuan dalam bahan binaan, bijirin, kimia dan industri lain.
Bilah Lingkaran: Komponen pendorong teras, dikimpal pada aci skru. Bergantung pada bahan yang dihantar, ia boleh menjadi pepejal, tali pinggang, atau bilah.
Aci Skru: Aci utama yang menghantar kuasa, biasanya diperbuat daripada tiub keluli, disokong oleh galas pada kedua-dua hujungnya.
Paip U-Palung/Penghantar: Perumah tertutup, biasanya tiub bulat atau palung U-. Jenis tiub menawarkan pengedap yang lebih baik, dengan berkesan menghalang habuk dan kebocoran bahan.
Masuk dan Keluar: Terletak di setiap hujung penghantar, penghantar ini memudahkan pengaliran bahan.
Unit Pemacu: Biasanya terdiri daripada motor dan pengurang, memberikan kuasa.
Galas Suspensi Perantaraan: Pengangkut skru panjang selalunya mempunyai galas penggantungan perantaraan untuk menyokong aci skru dan mengelakkannya daripada kendur kerana beratnya sendiri. Walau bagaimanapun, ini juga merupakan titik yang terdedah kepada kesesakan dan kehausan bahan.
Ciri-ciri
1. Ia boleh disampaikan secara mendatar atau serong, dan sudut kecenderungan menyampaikan adalah kurang daripada 20 darjah.
2. Struktur fungsi badan boleh dibahagikan secara kasar kepada tiga bahagian: bahagian kepala, bahagian tengah dan bahagian ekor. Panjang bahagian kepala dan bahagian ekor pada dasarnya tetap, dan panjang bahagian tengah boleh dipilih mengikut keperluan sebenar.
3. Port suapan dan port nyahcas tidak perlu dipasang pada hujung dan hujung, keseluruhan panjang penghantaran boleh dimuatkan dan dipunggah, dan bilangan port suapan dan port nyahcas boleh ditetapkan mengikut keperluan.
4. Pengedap keseluruhan adalah ketat, yang boleh menghalang habuk daripada terbang dan mengurangkan pencemaran alam sekitar.
5. Ia mudah untuk -berbilang titik pemuatan dan pemunggahan, dan boleh melengkapkan fungsi mencampur, mengacau atau menyejukkan semasa proses penghantaran.
Parameter Teknikal
|
jenis LS |
100 |
160 |
200 |
250 |
315 |
400 |
500 |
630 |
800 |
1000 |
1250 |
|
jenis GX |
|
|
200 |
250 |
300 |
400 |
500 |
|
|
|
|
|
Diameter(mm) |
100 |
160 |
200 |
250 |
315 |
400 |
500 |
630 |
800 |
1000 |
1250 |
|
pic (mm) |
100 |
160 |
200 |
250 |
315 |
355 |
400 |
450 |
500 |
560 |
630 |
|
kelajuan(r/min) |
140 |
120 |
90 |
90 |
75 |
75 |
60 |
60 |
45 |
35 |
30 |
|
Kapasiti QΦ=0.33(m³/j) |
2.2 |
7.6 |
11 |
22 |
36.4 |
66.1 |
93.1 |
160 |
223 |
304 |
458 |
|
Kuasa Pd 1=10m(KW) |
1.1 |
1.5 |
2.2 |
2.4 |
3.2 |
5.1 |
4.1 |
8.6 |
12 |
16 |
24.4 |
|
Kuasa Pd 1=30m(KW) |
1.6 |
2.8 |
3.2 |
5.3 |
8.4 |
11 |
15.3 |
25.9 |
36 |
48 |
73.3 |
|
kelajuan(r/min) |
120 |
90 |
75 |
75 |
60 |
60 |
45 |
45 |
35 |
30 |
20 |
|
Kapasiti QΦ=0.33(m³/j) |
1.9 |
5.7 |
18 |
18 |
29.1 |
52.9 |
69.8 |
125 |
174 |
261 |
305 |
|
Kuasa Pd 1=10m(KW) |
1.0 |
1.3 |
2.1 |
2.1 |
2.9 |
4.1 |
4.7 |
6.8 |
9.4 |
14.1 |
16.5 |
|
Kuasa Pd 1=30m(KW) |
1.5 |
2.3 |
4.5 |
4.5 |
7 |
8.9 |
11.6 |
20.4 |
28.3 |
42.2 |
49.5 |
|
kelajuan(r/min) |
90 |
75 |
60 |
60 |
45 |
45 |
35 |
35 |
30 |
20 |
16 |
|
Kapasiti QΦ=0.33(m³/j) |
1.4 |
4.8 |
15 |
15 |
21.8 |
39.6 |
54.3 |
97 |
149 |
174 |
244 |
|
Kuasa Pd 1=10m(KW) |
0.9 |
1.2 |
1.9 |
1.9 |
2.5 |
3.4 |
4.3 |
5.4 |
8.1 |
9.5 |
13.3 |
|
Kuasa Pd 1=30m(KW) |
1.2 |
2.2 |
3.8 |
3.8 |
5.4 |
6.8 |
9.2 |
16 |
24.4 |
28.6 |
39.9 |
|
kelajuan(r/min) |
75 |
60 |
45 |
45 |
35 |
35 |
30 |
30 |
20 |
16 |
13 |
|
Kapasiti QΦ=0.33(m³/j) |
1.2 |
3.8 |
11 |
11 |
17 |
31.7 |
46.5 |
73.0 |
99.3 |
139 |
199 |
|
Kuasa Pd 1=10m(KW) |
0.75 |
1.1 |
1.6 |
1.6 |
2.1 |
3.1 |
3.7 |
4.6 |
5.7 |
7.7 |
11 |
|
Kuasa Pd 1=30m(KW) |
1.1 |
1.8 |
3.4 |
3.4 |
4.4 |
5.6 |
8 |
14 |
16.7 |
23.2 |
33 |

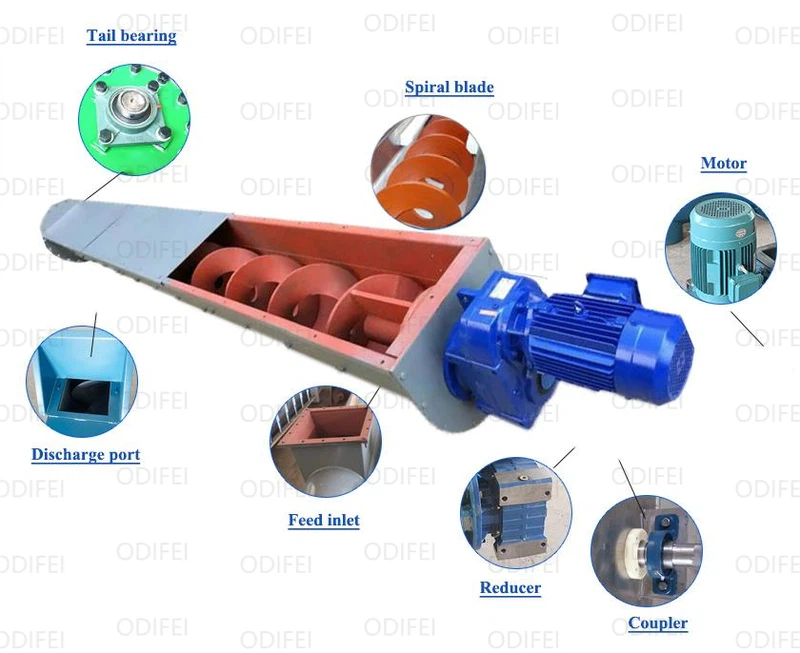

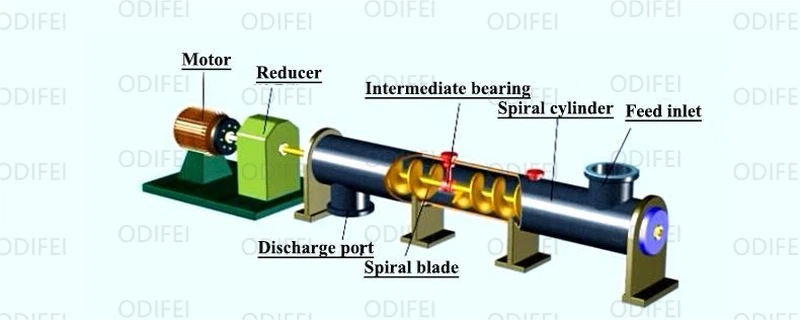

Struktur

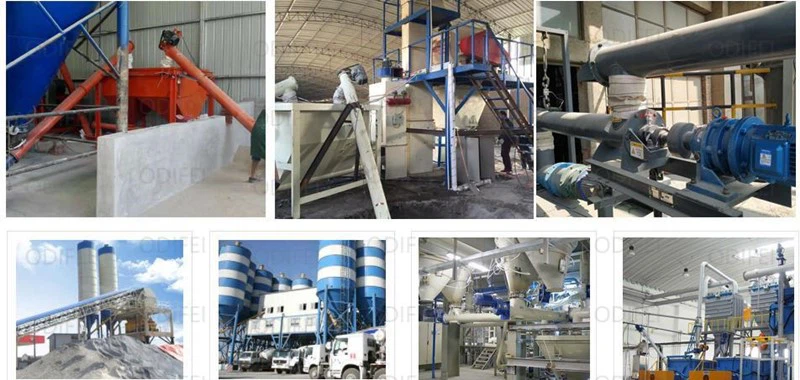

Aplikasi penghantar lingkaran
paparan butiran
Kelebihan
Risau tentang pencemaran habuk? Saluran paipnya yang tertutup sepenuhnya pada asasnya menghapuskan masalah habuk, menjadikannya sangat sesuai untuk mengangkut bahan seperti tepung dan serbuk simen.
Bimbang tentang kos dan penyelenggaraan? Struktur ringkas penghantar lingkaran dan bahagian terhad menjadikan penyelenggaraan yang berterusan menyusahkan-percuma dan kos-efektif.
Mempunyai garis proses yang kompleks? Ia boleh dikonfigurasikan dengan berbilang "alur masuk" dan "alur keluar" pada saluran paip, membolehkan aliran bahan fleksibel masuk dan keluar mengikut aliran proses anda.
Perlu campur semasa menyampaikan? Ia juga boleh mengacau bahan sambil menolaknya ke hadapan.
Kekurangan ruang bengkel? Ia padat dan boleh dipasang di sudut sempit atau saluran.
Kes kejayaan
